1°) Présentation générale :

Le lecteur D107u est un lecteur de CD hybride : il allie une technologie transistor à une technologie tube. Les tubes ne servent évidemment qu'à la partie analogique, et réalisent donc l'amplification en tension.

Il possède de très nombreuses fonctions : mémorisations de morceaux, lecture aléatoire, etc. Il est télécommandable.

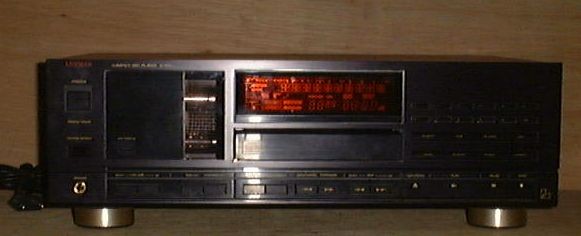

Son esthétique est identique à celle des amplificateurs de la même série avec une façade très carrée noire, un OFF/ON en haut à gauche et des lampes en position horizontale visibles en face avant derrière une vitre.

Il a été fabriqué de 1990 à 1991 et était vendu aux environs de 9000 FF.

Données constructeur :

Disc format: CD

Digital converter: 2 x AD1860N, 18 bit, 8 x oversampling

CD Mechanism: KSS-152A

Frequency response: 20Hz to 20kHz

Dynamic range: 85dB

Signal to Noise Ratio: 95dB

Channel separation: 83dB

Total harmonic distortion: 0.12%

Line output: 2.1V

Semiconductors: 20 x IC, 25 x transistors, 44 x diodes, 2 x zener diodes

Valve complement: 2 x 6CG7

Dimensions: 469 x 147 x 342mm

Weight: 11.7kg

La distorsion (très élevée pour un lecteur CD) n'est pas du tout anormale compte tenu de l'amplification via des tubes.

a) Conception mécanique :

C'est un châssis classique en acier zingué, la façade en aluminium injecté est d'un seul tenant. L'accès au lampes n'est pas des plus facile (moins que sur les ampli de cette série... dans lesquels il n'est déjà pas évident). On trouve sur la face avant une large découpe qui permet l'installation de l'afficheur.

Il y a cinq PCB principaux : un juste derrière la façade sur lequel on trouve le microcontrôleur de gestion de l'interface utilisateur, deux pour le support des lampes, un pour l'alimentation (en particulier la HT tubes), et un pour la partie numérique.

La mécanique est de très bonne qualité : en métal injecté à l'exception du tiroir (plastique... ce qui n'est pas plus mal car les tiroir métal sont lourds et usent beaucoup les glissières, crémaillère et le moteur de mise en mouvement du dit tiroir). C'est une Sony avec un bloc KSS-152A, elle est placée en position centrale et est très bien fixée.

La face arrière est rapportée, c'est sur cette dernière que sont fixés les deux transfo adaptateur d'impédance des tubes.

On peut regretter l'absence de trappe dans la face inférieure, ce qui oblige à déposer en totalité la platine logique si l'on veut intervenir dessus.

b) Conception électronique :

Le bloc diagram ci-dessous l'illustre très bien :

Les alimentations sont toutes très soignées avec un filtre EMI sur le secteur, et des régulateurs soit intégrés soit en éléments discrets après redressement des tensions secondaires. Le transformateur est continuellement sous tension, la mise en route se fait via un inter à quatre contacts. Cette disposition très particulière est liée au fait qu'il y a un système de muting à la mise en route (de 30 secondes), ce système pour être actif dès la mise ne route est lui par contre continuellement sous tension, il y a donc un repiquage en amont de l'interrupteur OFF/ON sur un enroulement secondaire du transfo (tout ceci n'est pas visible sur le diagram). Le muting est nécessaire du fait du temps de montée en température des tubes.

La gestion de l'optique de lecture est faite par deux circuits : CXA1081 et 1082 de Sony. Le traitement de trame par un CXD1125 (Sony), le filtre digital par un SM5813 (NPC), donc que du très classique et très solide.

La conversion A/N est faite par deux AD1860 d'Analog Devices, c'est du PCM 18bits à très faible bruit et distortion. Là aussi c'est du (très) bon convertisseur.

On trouve ensuite ce qui fait la particularité de cet appareil : une amplification analogique en tension à tube (6CG7) General Electric. Chaque tube est utilisé à demi (puisque se sont des doubles triodes), un tube par canal, en classe A. L'attaque est faite via condo de liaison à partir des sorties des CAN.

Pourquoi y a-t-il deux transfo au niveau des tubes... ce n'est pas très clair, on peut penser à une adaptation d'impédance, mais sur le D105u ils ne sont pas présents... peut-être de simples transfo d'isolement de rapport 1:1 (?).

Le signal en sortie est soit disponible directement sur deux fiches RCA en face arrière notées : "Fixed", soit modulable par un double potentiomètre analogique (commandé par moteur) et disponible sur deux autres fiches RCA notées : "VARIABLE" (via un AOP double : NJM4580). Enfin on peut aussi utiliser la sortie casque, amplifiée via un M5216. Bon... les puristes préfèreront les sorties FIXED, les autres la facilité de l'utilisation via la télécommande du réglage de volume.

On remarque plusieurs feuilles de cuivre collées sur des circuits et des condensateurs... si sur les circuits ça peut se comprendre (et encore) sur les condensateurs c'est vraiment "pour en mettre plein les yeux". Il y a également des feuilles sur les transfo... étant donné les courants très faibles en jeu, il est peu probable que les transfo rayonnent, et c'est donc là aussi du gadget.

Globalement l'électronique est très bien faite et le fait qu'il y ait de nombreux fils de liaison ne modifie en rien les qualités de l'appareil (contrairement à ce qui est écrit à droite et à gauche), puisque les liaison entre tubes et CAN sont soigneusement blindées, idem pour les liaisons avec les transfo!

Il n'y a qu'un seul défaut (que l'on d'ailleurs AUSSI sur les amplificateurs de cette série) : le sous-dimensionnement du pont de redressement tension tubes, ce défaut sera corrigé lors de la révision.

ATTENTION : comme tous les appareils Luxman de cette série, celui-ci possède un inter de pré-heating ; cet interrupteur NE DOIT PAS ETRE UTILISE sous peine de surchauffe !! On peut voir ici les résultats de cette fonction utilisée à outrance.

2°) ¨Problèmes à la réception :

Le tiroir ne s'ouvre pas (ou très difficilement).

3°) Recherche des causes et dépannage :

La lecture se faisant parfaitement et toutes les fonctions étant par ailleurs OK, c'est un pb mécanique classique de courroie qui patine ; son remplacement résoudra pleinement ce défaut.

L'ouverture de l'appareil sera l'occasion d'un changement partiel des condo d'alim et de découplage. Les condensateurs de liaison signal (des polystyrène de très bonne qualité) ne seront pas changés.

4°) Le dépannage en images :

a) Dépose de la mécanique et changement de courroie :

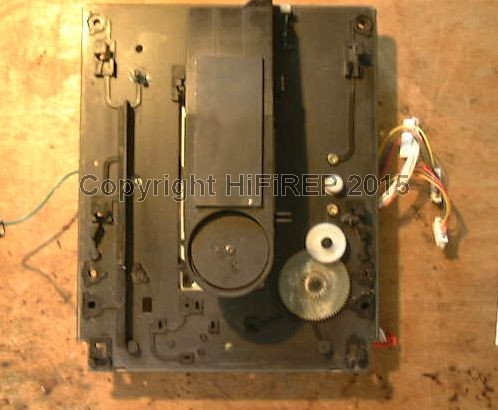

La mécanique se dépose très facilement, la courroie à changer va du pignon moteur à la poulie blanche.

b) Vérification soudure sur support lampes :

Il faut déposer la façade et déposer deux PCB :

On voit bien le compartiment lampes avec le plastique ajouré.

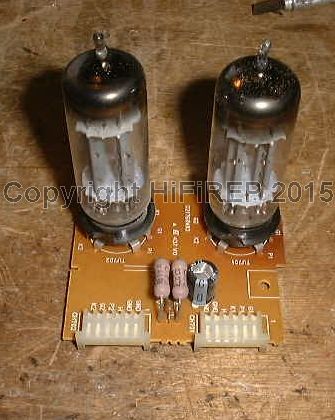

Le PCB lampes, après réfection des soudures, et étant donné que ça chauffe pas mal dans ce coin, l'électrochimique a été changé.

c) Platine alimentation :

Changement des diodes du pont filament :

Les diodes de remplacement sont un peu plus puissantes et surtout elles ont été posées comme des résistances de puissance : à distance du PCB. On voit d'ailleurs la légère brûlure occasionnée par les diodes d'origine.

Sur cette platine tous les condensateurs chimiques ont été changés : ça chauffe aussi pas mal dans ce coin !

Pointés en vert : les condo changés.

Pointé en violet le potentiomètre de réglage du niveau volume de sortie.

Entouré en violet le PCB qui vient en support du PCB lampes en arrière de façade.

d) Platine logique :

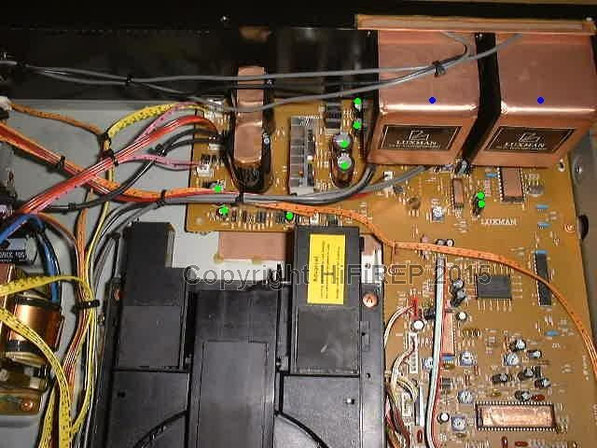

Sur cette platine il y a aussi une partie alim avec filtrage, les condo concernés ont été changés.

Pointés en vert : les condo changés. Il y en aussi à changer plus vers l'avant de la carte, mais ils ne sont pas visibles sur cette vue.

Pointés en bleu : les deux transfos d'impédance, on remarque les fils blindés d'arrivée et de sortie à leur niveau.

5°) Essais et mesures :

L'appareil marchant parfaitement en lecture, aucun réglage n'a été fait. Les essais se sont limités à des essais sur plusieurs disques et à la vérification du bon fonctionnement du tiroir.

6°) Bilan :

Appareil original, bien construit, avec de très nombreuses fonctions. Seul défaut : le pont filament sous-dimensionné

7°) Statut :

Restitué à son propriétaire.
