1°) Présentation générale :

Le lecteur KAV-300Cd est un produit de la firme américaine Krell (très connue pour ses amplificateurs de puissance entièrement en classe A). Il a été produit de 2001 à 2005 et coûtait 3250 dollards US lors de sa sortie.

C'est un bel appareil qui comme on le verra possède surtout et avant tout un étage analogique très original.

Caractéristiques constructeur :

Bande passante : 20-20 kHz 0,0 -0,5 dB

SNR (pondéré A) : 103 dB

THD 20kHz : -82 dB

Puissance (consommation) : 45 W

DAC : 4 x DAC 24bit

Sorties analogiques : une paire XLR symétriques et une paire RCA assymétriques

Sorties numériques : une EIAJ optique Toslink et une RCA S/PDIF

Télécommande : IR et par connecteur spécifique à la marque

Une sortie 12V CC

Dimensions (cm) : 48,3 x 8,9 x 41,9

Poids (kg) : 6,1

a) Partie mécanique :

Par rapport au 300Cd (voir ici), c'est nettement plus léger, le boitier est très simple, tout en alu, la façade également très simple, c'est solide. La sérigraphie moyenne : le marquage "Open" est déjà partiellement effacé. L'afficheur et récepteur IR sont décevants : non seulement l'afficheur ici était monté de travers (pour un appareil à 3250 dollards US, ça fait pas vraiment sérieux), mais surtout c'est cheap : une simple fenêtre plastique derrière laquelle se trouvent à la fois l'afficheur et le récepteur IR.

Par contre la partie boutons de commande est de très bonne qualité (comme sur le 300Cd) : c'est du bouton alu, tourné... très très solide et bien fait.

b) Partie électrique :

Là on retrouve le 300Cd (voir ici) en mieux et... en un tout petit peu moins bien. Le tout petit peu moins bien c'est la mécanique : adieu VRDS, bonjour Philips intégrée : ECO-SL-MKIII. C'est une bonne mécanique (on la trouve en particulier sur le "fameux" CD723 Philips), très simple, avec une électronique très performante. La mécanique à proprement parler est une CDM12-1, très facile à trouver et à remplacer en cas de problème. C'est silencieux, ça marche bien, tout les réglages sont automatiques, c'est du TDA1302 associé à du TDA7073A et un DSP SAA7378. Il n'y a pas de décodage HDCD, et évidemment pas de possibilité de lire du SACD au format SACD.

Après le traitement de trame on a un filtre numérique, l'étage DAC et la partie I/V amplification.

La partie I/V amplification reprend la technologie Current conveyor présentée ici, mais avec une différence majeur : il y a quatre cartes complètes puisqu'il y a quatre CAN (et non deux comme sur le 300Cd). Les convertisseurs sont des 24 bits BB PCM1704. Pourquoi quatre et non pas deux ? Parce que ce lecteur sort en vrai symétrique et non en symétrique réalisé à partir d'un dissymétrique symétrisé avec un transfo comme c'est très très souvent le cas (solution peu chère).

C'est la technologie CMS qui a permi de faire ce système, avec du composant transversant (comme sur le 300 Cd, on aurait eu des PCB énormes...).

Sur la partie alim c'est comme sur le 300Cd : très très bien fait, vraiment pas à l'économie !

Un piège majeur pour le dépanneur : même si le lecteur est en veille, tout est sous tension... Il y a bien une tempo au démarrage mais elle ne concerne pas les alim. Il faut donc être très vigilant quand on intervient et toujours débrancher et attendre un peu la décharge des condo pour travailler... On verra que le non respect de cette procédure a failli avoir de très fâcheuse conséquences !

Un point négatif est l'absence de détrompeur sur les connecteurs de cartes... c'est très dangereux, même s'il y a les fixations par vis pour se repérer.

L'interface utilisateur est propriétaire, il faut donc être très vigilant, si l'EPROM est corrompue c'est cuit (Krell ne fournit plus rien pour cet appareil).

Pour le reste : qualité des composants et des PCB, il n'y a absolument rien à redire, c'est de la très bonne qualité : excellente sérigraphie, PCB bien dessinés, condo Nichicon 105°C, Semi-Conducteurs de marque... Fiches XLR Neutrik...

2°) Problème à le réception :

L'appareil lit les CD, il y a un signal numérique en sortie SPDIF mais les sorties analogiques (aussi bien symétriques qu'assymétriques sont muettes).

3°) Recherche des causes et dépannage :

L'appareil est déjà (malheureusement) passé chez au moins un réparateur... les dégâts sont très importants sur la carte DAC : la technologie CMS n'était pas du tout maîtrisée par ce réparateur et des pistes ont été arrachées !!! De nombreux condensateurs changés (par des modèles bas de gamme).

Des modif ont été faites également sur les cartes I/V...

Après diverses mesures et vérification, le verdict tombe : les quatre DAC sont HS !!!! Il est difficile de comprendre comment cela est possible, seule explication : la carte a été montée sur un autre appareil absolument non compatible et tout a été flashé du fait d'une VCC trop élevée !

Bilan : il faut refaire en totalité la carte DAC, et reprendre quelques petits détails sur les cartes I/V.

Des condo de filtrage très sollicités seront également changés sur la partie alim DAC.

4°) Le dépannage en images :

a) Etat des lieux :

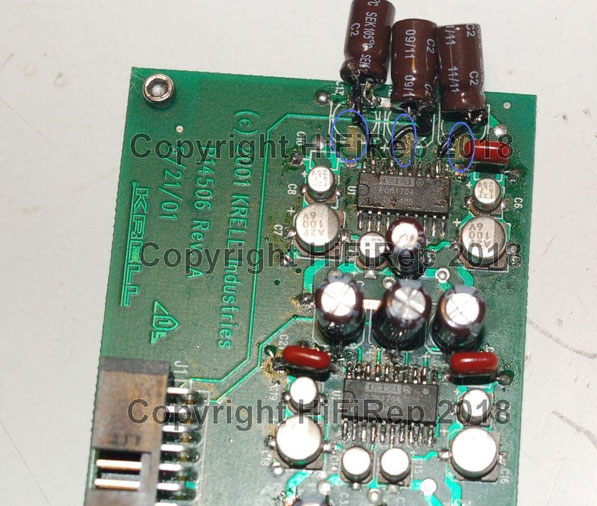

Les images parlent malheureusement d'elles-mêmes :

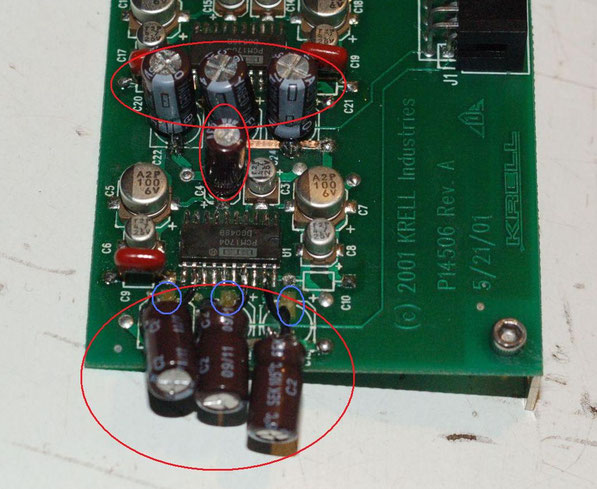

- cerclés en rouges : les condo rajoutés (des transvresants à la place de CMS)

- cerclées en bleu : certaines zones de pistes arrachées

La tâche ne s'annonce pas évidente car il va falloir coller certains CMS (puisque les pistes n'existent plus) et relier les pattes des condo CMS au PCM avec du fil très fin...

b) La remise en état de la DAC board :

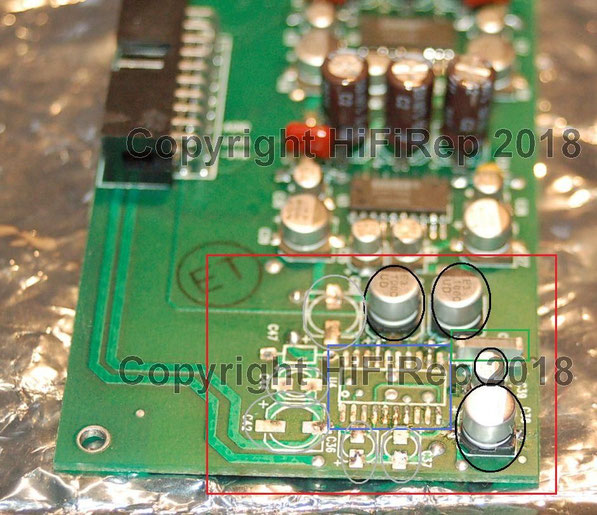

Cerclés en noirs les nouveaux condo électrochimiques CMS.

Encadré en bleu : l'emplacement du PCM1704 dessoudé.

Encadré en vert : nouveau condo film.

Cerclés en rouge : les fils de jonction entre PCM et condo...

Ca avance...

Cerclés en vert : les trois ensembles PCM et condo refaits, il reste à refaire l'ensemble cerclé en bleu (refait en dernier car initialement identifié comme opérationnel mais en fait HS...).

DAC board entièrement refaite... Tout est neuf sauf le connecteur !!!

c) Réfection carte I/V :

Pointés en vert les condensateurs changés) : signal et filtrage.

On voit très bien tous les transistors en CMS qui forment le convertisseur I/V et l'amplification en tension finale !

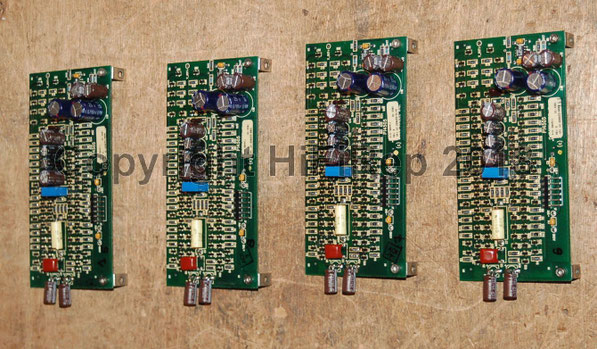

Les quatre cartes I/V refaites.

d) Réfection afficheur :

Cerclé en bleu le récepteur IR.

Cerclé en rouge le décalage entre l'emplacement sérigraphié sur le PCB et l'afficheur (ce n'est pas un effet de perspective !).

Il a fallu décoller l'afficheur du CI de commande se trouvant en dessous (voir photo ci-après) pour le redresser et le recoller.

On voit bien ici que l'afficheur est bien en place.

Il a fallu dessouder et ressouder un nouveau CI de gestion (TMP47C212). En effet, l'afficheur est du type fluo à cathode commune, et le connecteur de la carte ne possède aucun détrompeur, lors de la remise en place, ce connecteur a été placé une rangé trop haut... le TMP s'est pris du 67 V en VCC... grillé !!! Il a donc fallu le changer après avoir décollé (à nouveau) l'afficheur.

e) Remise en place dans le boîtier :

Le boîtier avec alim, transfo et interface utilisateur.

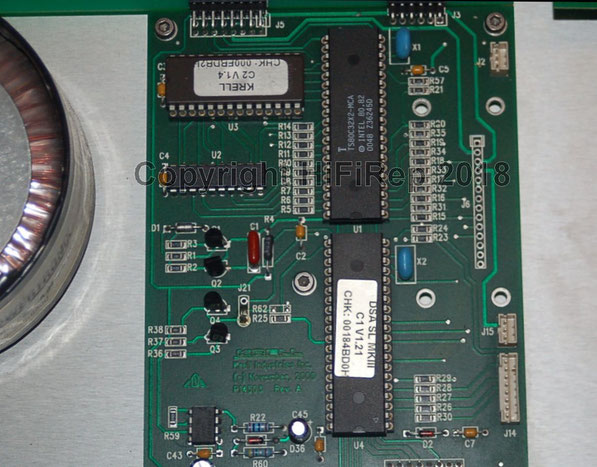

L'interface utilisateur.

Le PCB Philips situé sous la méca CDM12-1. On voit bien le DSP.

Le PCB de support filtre numérique, DAC et cartes I/V amplification.

Encadré en noir : connecteur de la carte fille filtre numérique.

Encadré en jaune : connecteur de la carte fille DAC.

Encadrés en rouge : connecteurs des cartes filles I/V amplification.

Encadrés en marron les sorties symétriques, entre les deux les sorties assymétriques.

Cerclés en bleus deux condo de filtrage changés.

Encadré en vert, le connecteur qui va au PCB d'alim.

Carte fille filtre numérique.

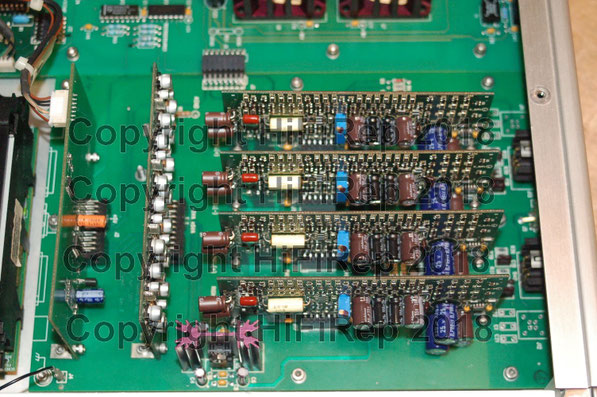

De gauche à droite et en place sur la carte support :

- carte filtre numérique

- carte DAC

- les quatre cartes I/V amplification

Le boîtier juste avant fermeture.

Encadré en rouge : la partie alim.

Encadré en noir : le PCB interface utilisateur

Encadré en bleu : la carte filtre numérique.

Encadré en jaune : la carte DAC.

Encadré en vert : une carte conversion I/V

.

5°) Essais et réglages :

Il n'y a aucun réglages à faire. Les essais : écouter des CD !

6°) Bilan :

Appareil bien fabriqué, facile à dépanner (le système des cartes filles est très pratique). On regrette les connecteurs sans détrompeur et l'afficheur vraiment cheap (et en plus soudé de travers).

Les grandes originalités restent : le système de conversion I/V amplification du signal BF après les DAC, le quadruple DAC, et les vraies sorties symétriques.

7°) Statut :

Restitué à son propriétaire.
