Lecteur CD Krell KAV-250Cd

1°) Présentation générale :

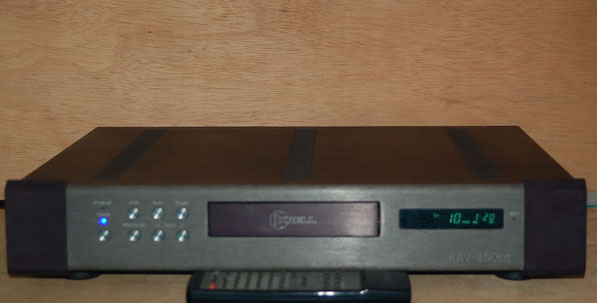

Le lecteur KAV-250Cd est un produit de la firme américaine Krell (très connue pour ses amplificateurs de puissance entièrement en classe A). Il a été produit de 1998 à 2000 et coûtait 3750 euros lors de sa sortie.

Cet appareil est un version simplifiée et moins performante que le KAV-300Cd présenté également sur ce site. La mécanique est une Sanyo avec une carte contrôle également Sanyo. L'étage de sortie propre à Krell est très différent de celui du 300Cd puisque la conversion courant/tension (réalisée après le CNA) est faite grâce à deux AOP, contrairement au 300Cd où tout est fait en composants discrets.

La différence au niveau restitution du son est assez nette entre les deux appareils, au détriment du 250Cd.

Caractéristiques constructeur :

- Bande passante : 20 Hz - 20 kHz +0,00 -0,35 dB

- SNR : 103 dB pondéré A

- DHT : -84 dB 20 Hz - 20 kHz

- Consommation : 30 W

- Convertisseurs : 2 x PCM1702 20 bit

- HDCD reconnu

- Sorties analogiques: 2 RCA assymétriques, 2 XLR symétriques

- Sortie numérique : 1 RCA S/PDIF

- Dimensions : 48,3 x 9,4 x 38,1 cm

- Poids : 7,3 kg

a) Partie mécanique :

Elle est identique au 300Cd : pas une pièce en plastique dans le boîtier à l'exception des fenêtres afficheur et récepteur IR de télécommande! Le fond et les côtés sont en acier peint en noir, le couvercle également. La face avant en aluminium brossé et anodisé (noir et gris), l'avant du tiroir CD est en aluminium anodisé noir. Les boutons sont en acier inox tournés!

Tous les circuits imprimés sont fixés au fond par des entretoises en acier revêtu (nickelage?).

La face avant est gravée, les caractères sont en creux et de couleur blanche.

C'est très bien fabriqué, la visserie est du type six pan creux (taille américaine!) en interne et torx pour le boîtier.

b) Partie électronique :

- mécanique de lecture :

C'est une mécanique Sanyo peu courante avec un bloc optique également Sanyo (SF-90) 3 faisceaux.

- Alimentation :

C'est du classique, de bonne facture avec un système de relais pour la sortie de veille. On peut passer l'alim secteur de 110 à 240 V par des ponts soudés.

- La platine Sanyo utilise deux gros circuits CMS : LA9200 pour le pilotage du bloc optique (tracking, focus, conversion I/V en sortie laser, pilotage laser....) et un YM7121C qui réalise tout le pilotage de la mécanique, et le décodage de trame (c'est un CMS Yamaha LSI de 80 pattes). L'interface utilisateur est réalisée par un LC6455D et un Microchip programmés spécialement pour cet appareil.

- Le décodage HDCD est réalisé par un circuit spécialisé identique à celui du KAV 300Cd

- La conversion N/A est réalisée par deux PCM1702.

- La partie analogique est très différente de celle du 300Cd : il n'y a pas d'amplification en courant par technologie Current Conveyor, c'est un système beaucoup plus classique : il y a d'abord une conversion courant/tension par deux AOP : AD844 et AD604, puis une amplification en tension par deux amplis push-pull en classe A. On est très loin du 300Cd où l'amplification était d'abord faite en courant puis tout à fait en fin chaîne il y a la conversion courant/tension.

Les deux canaux sont entièrement séparés (il y a deux convertisseurs N/A).

Le schéma permet d'obtenir directement des sorties symétriques et assymétriques sans avoir recours au traditionnel transfo de ligne.

Les composants sont de bonne qualité : Illinois Capacitors, Burr-Brown, Motorola...

2°) Problèmes à la réception :

- une des deux voie est muette

- il faut appuyer sur la touche PLAY dès la fin de lecture de la TOC, sinon la lecture ne démarre pas.

3°) Recherche des causes et dépannage :

- le premier problème était lié à divers pbs sur la partie conversion i/v du canal en panne

- le second problème n'a pu être résolu. Dans un cas de figure le pb ne se présente pas : lorsque le lecteur a été débranché pendant une longue durée, la première lecture se fait très bien, mais pour le disque suivant le pb réapparaît... Il est très probable que l'YM7121C soit en cause ou le LC6455D, pour ce dernier aucun changement n'était possible puisque c'est un circuit qui a été programmé spécialement. L'YM7121C n'est plus disponible, et c'est un peu risqué de changer un CMS 80 pattes uniquement pour ce défaut mineur. En accord avec le propriétaire ce problème n'a donc pas été solutionné.

- L'appareil par ailleurs a été entièrement recapé, mécanique et bloc optique nettoyés.

4°) Le dépannage en images :

L'appareil étant assez sale à l'intérieur, tout a été déposé pour un nettoyage complet.

Le châssis nu.

Remise en place des cartes après réfection.

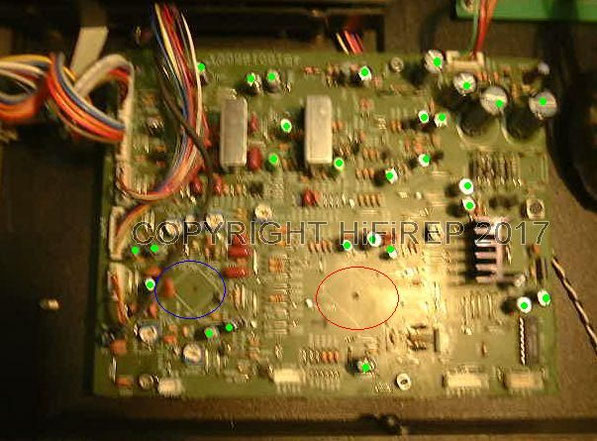

La carte Sanyo avec pointés en vert les condo changés. Cerclé en bleu l'emplacement du LA9200 (soudé en côté cuivre puisque c'est un CMS), en rouge idem mais pour l'YM7121C.

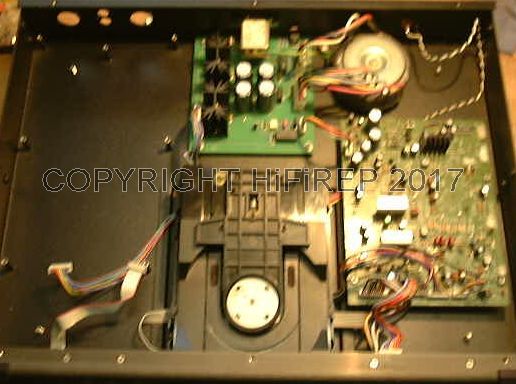

Transfo, carte alim et Sanyo en place.

Ajout de la mécanique et de la façade.

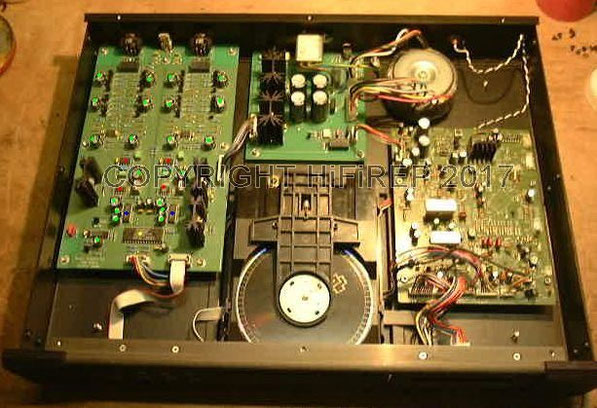

Tout est remis en place.

Sur la carte Krell de conversion N/A et d'amplification :

- pointés en vert les condo changés

- pointés en jaune le CI de décodage HDCD

- pointés en bleu les deux CNA

- pointés en rouge les AOP de conversion i/v

5°) Essais :

Essais simples avec CD.

6°) Bilan :

Appareil un peu décevant vu son prix, on est très en dessous du 300Cd. Petit intérêt : les sorties symétriques sans transfo.

7°) Statut :

Restitué à son propriétaire.
