Lecteur CD Denon DCD1100

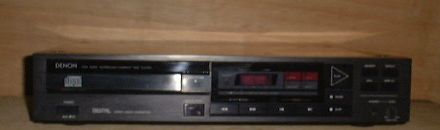

1°) Présentation générale :

Le DCD 1100 est un lecteur CD grand public assez ancien (fabrication de 1986 à 1987), c'est la troisième génération de lecetur CD chez Denon. Il était vendu aux environs de 3000 FF.

Cet appareil n'a rien d'exceptionnel, mais le bloc KSS121A qui l'équipe est de bonne qualité (longévité élevée). L'électronique de pilotage est encore peu intégrée et il y a un bon nombre de trimmers de réglage ! Le CNA est un PCM53JP-V à 16 bits.

La mécanique est tout à fait correcte, l'afficheur est du type fluo, un peu petit... ça coûtait encore cher à fabriquer à cette époque...

L'électronique est de bonne qualité avec de bons composants.

2°) Problème à la réception :

Aucune lecture possible.

3°) Recherche des causes et dépannage :

L'appareil était très sale et n'avait pas fonctionné depuis (très) longtemps. Le dépannage va consister à démonter toute la mécanique, à nettoyer toutes les glissières crémaillères et engrenages divers, à re-lubrifier tout ça correctement et à bien nettoyer le bloc et en particulier la lentille.

4°) Dépannage en images :

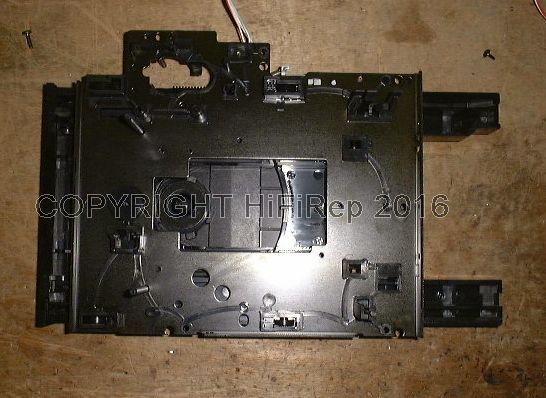

La partie tiroir de la mécanique.

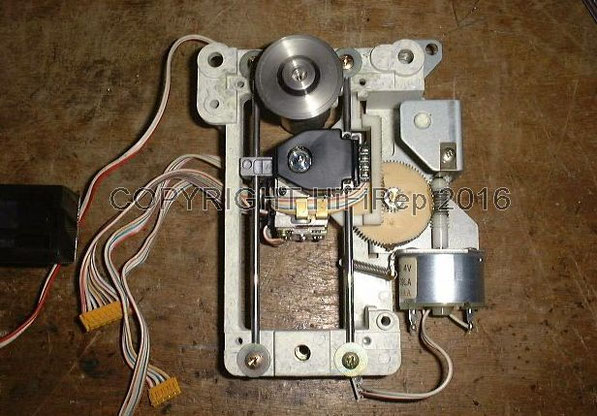

La mécanique principale en alu injecté, avec en haut le moteur de mise en rotation du disque. Sur le côté le moteur de déplacement tangentiel du bloc optique (guidé par les deux rails), système classique avec rattrapage de jeu par ressort. Le bloc optique est un KSS121A donc du Sony.

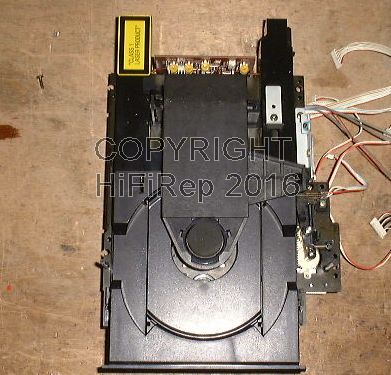

Mécanique remise en place sur l'ensemble tiroir

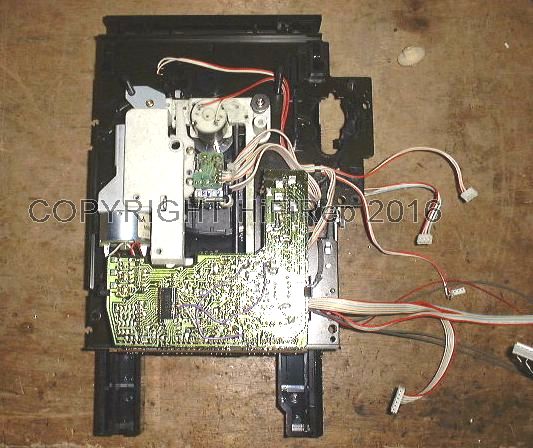

Ensemble mécanique complet.

Sur le côté droit les engrenages pour faire sortir et rentrer le tiroir.

Au fond on aperçoit quatre trimmers de réglage.

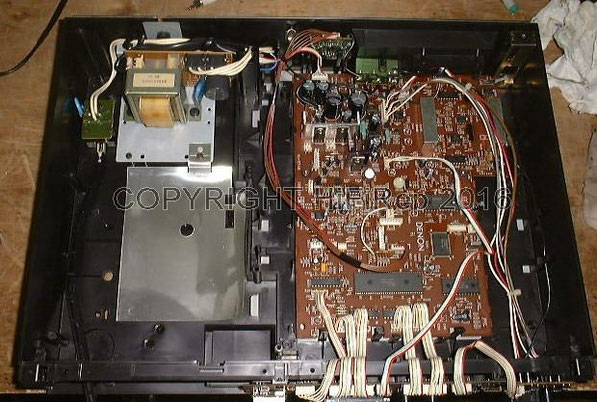

Le boîtier avec toute l'électronique (assez dense), c'est beaucoup moins compacte que les Philips de la même époque, il faut dire que Philips maîtrisait alors la fabrication et la mise au point de tous les composants nécessaires, et donc proposait avant ses concurrents japonais des solutions beaucoup plus intégrées.

5°) Bilan :

Appareil, simple, solide. Le bloc tient bien dans le temps.

6°) Statut :

Restitué à son propriétaire
