1°) Mon activité sur les enceintes :

N'ayant ni les connaissances, ni les appareils pour faire des mesures acoustiques, mes travaux sur les enceintes sont purement du type réparation. L'article sera donc fait sans aucun commentaire concernant la qualité des appareils présentés.

2°) Présentation succinte :

Les enceintes Bose 802 contiennent huit HP tous reliés en série avec un simple condensateur en parallèle sur 4 d'entre eux (sans doute pour former une sorte de filtre voie grave).

Les HP sont placés sur deux rangées en arc de cercle, entre ces deux rangées aux extrêmités on trouve deux évents.

3°) Problèmes à la réception :

Toutes les suspensions des membranes sont craquées et tombent en morceaux.

4°) La restauration en images :

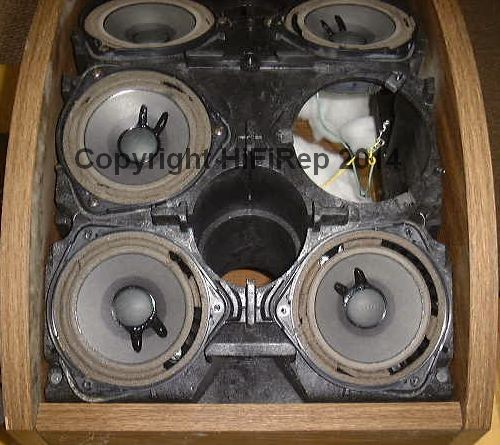

Vue de l'ensemble une fois le cache avant retiré. Un HP et les évents ont été retirés.

On voit parfaitement la déterioration profonde des suspensions, la maladie atteint les huit HP sans exception.

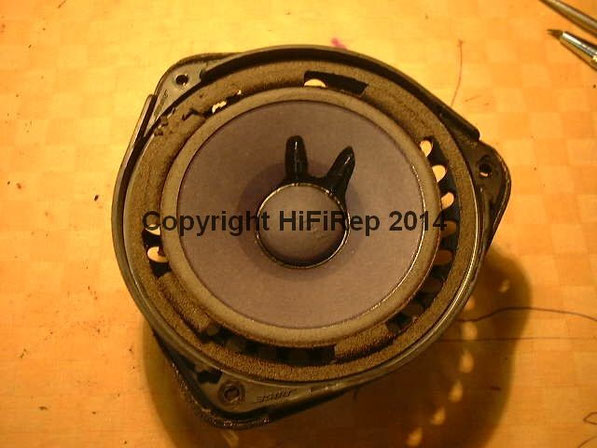

Gros plan sur un HP déposé avant retrait de la suspension HS.

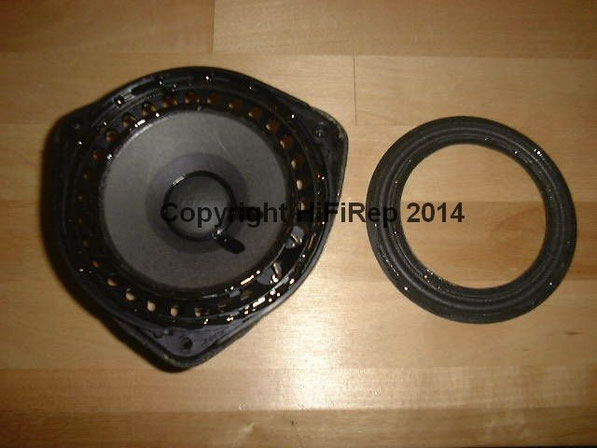

Restes de la suspension une fois le nettoyage complet (sur le saladier et la membrane) réalisé. Les morceaux sont collants et forment des boules ayant l'aspect d'un goudron.

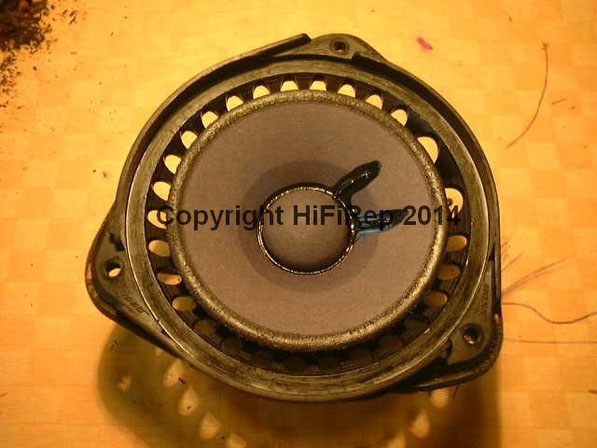

Un HP entièrement nettoyé. C'est un travail assez long : sur le saladier c'est facile (et rapide) mais sur la membrane c'est pas évident : il faut râcler soigneusement sans trop appuyé et utiliser un solvant genre ether pour éliminer les particules restées collées.

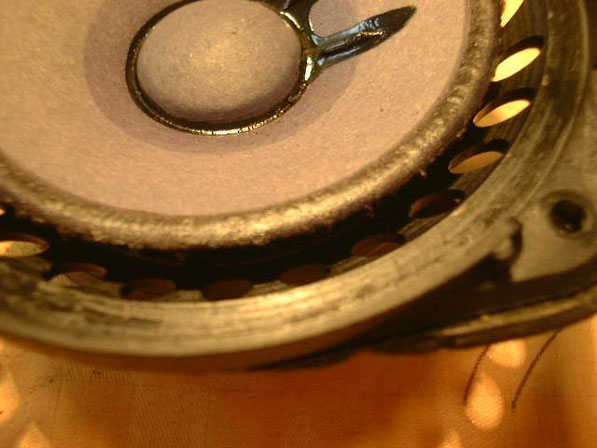

Gros plan sur une portion de la membrane nettoyée et prête à être encollée.

Encollage du saladier, de la membrane et de la suspension.

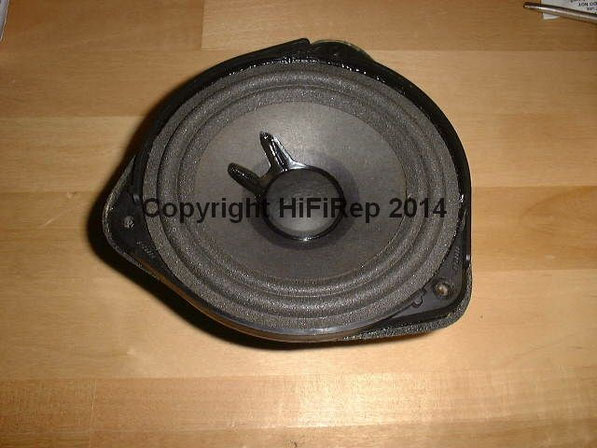

La nouvelle suspension en place.

On s'assure du bon centrement en appuyant légèrement sur la membrane avec tous les doigts d'une main pour répartir l'appui, la membrane ne doit pas frotter, si c'est le cas il faut repositionner légèrement l'ensemble par rapport au saladier. La méthode avecs cales entre bobine et noyau n'est pas nécessaire ici compte tenu de la petite taille du HP.

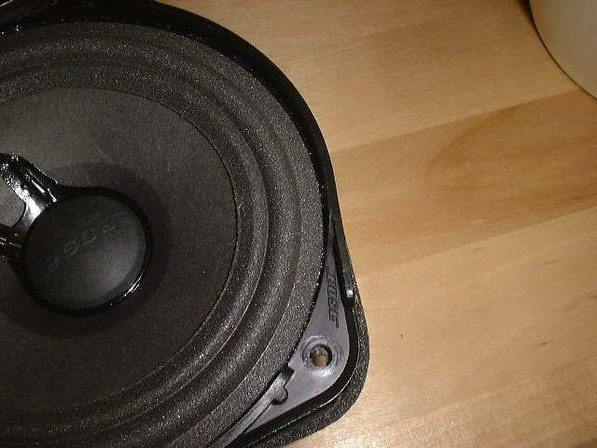

Gros plan sur la jonction avec le saladier.

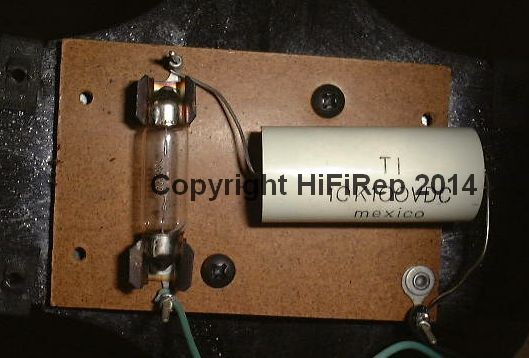

Le condensateur du filtre avec le fusible... c'est un peu curieux...

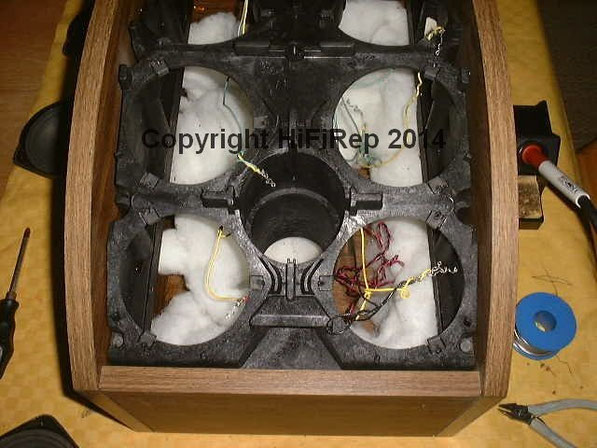

Le caisson débarassé de ses HP, on voit bien la mousse (sorte de laine de roche) d'amortissement située dans le fond.

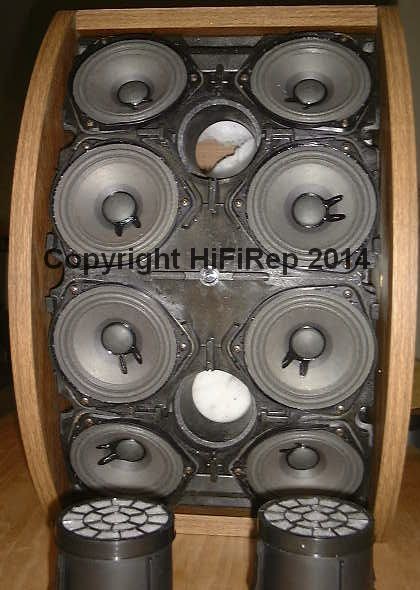

Après remise en place des HP (et soudure des fils). Au premier plan les deux évents.

5°) Essais :

Essais simples avec un ampli et une source type lecteur CD.

6°) Bilan :

Enceintes curieuses... Travail de réfection très long mais pas très difficile.

7°) Statut :

Restituées à leur propriétaire.
